LUGB-MIK渦街流量計是一種應用卡門渦街原理的流量計，用于測量液體、氣體和蒸汽的流量，也可
測量含有微小顆粒、雜質的渾濁液體，廣泛應用于石油、化工、制藥、造紙、冶金、電力、

環保、食品等行業。

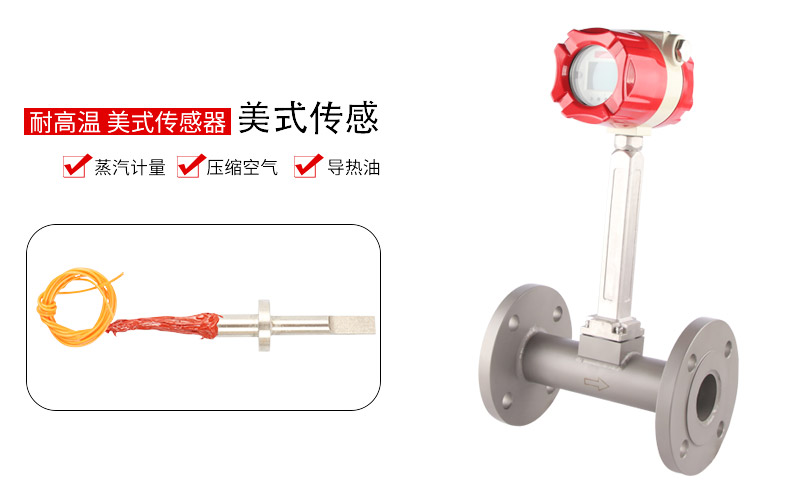

    ·高強度壓電晶體，一體成形，耐沖擊

    ·兼容液體、氣體、導熱油以及蒸汽計量

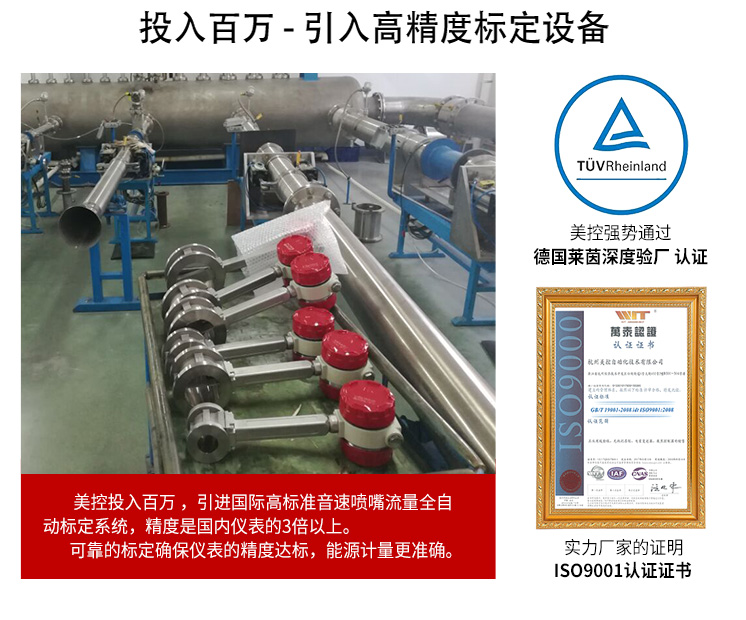

    ·音速噴嘴標定，重復性高，測量精度高

    ·可自由選配溫度補償、壓力溫度，滿足更多現場使用

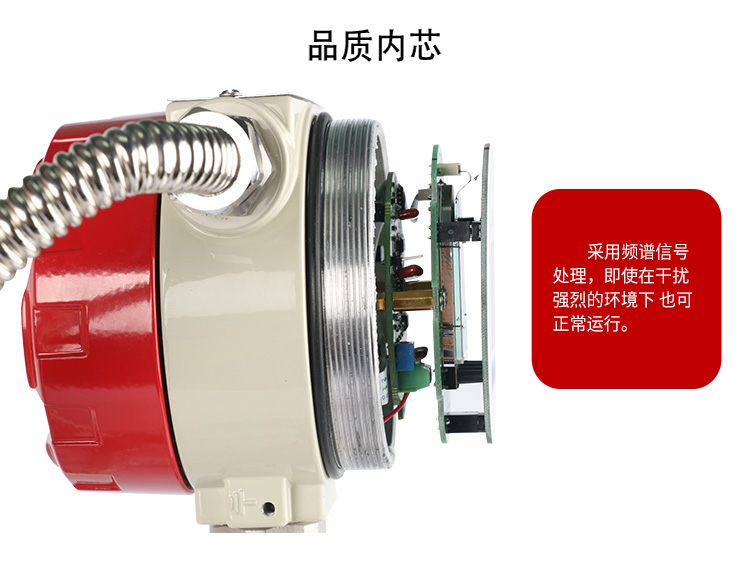

    ·電路板出廠前老化運行，且整表逐臺標定，更適合現場使用

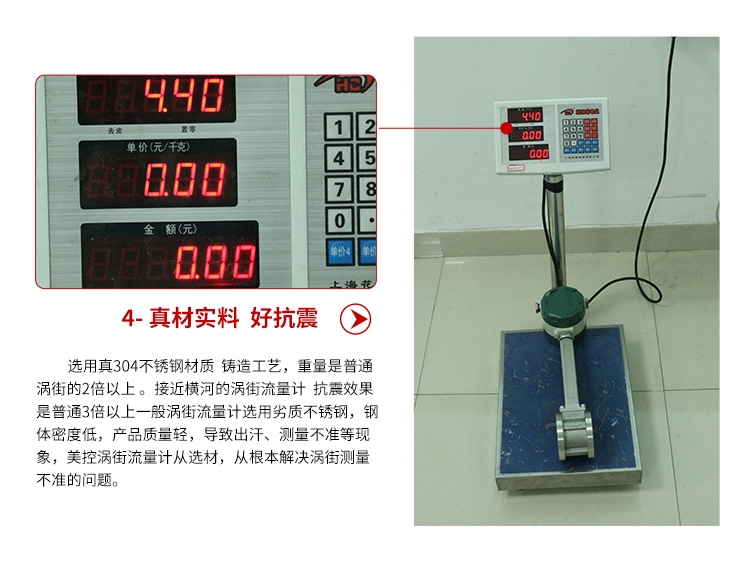

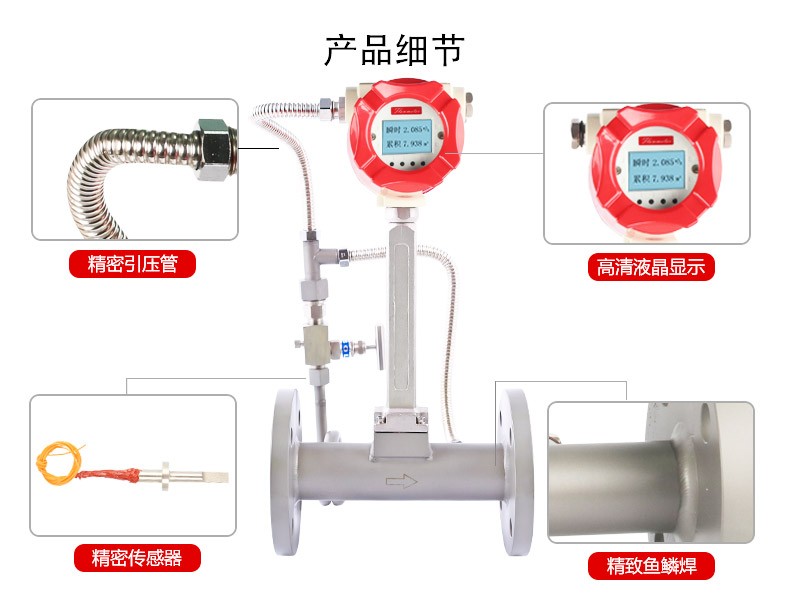

    ·傳感頭具有抗振動和抗干擾的封裝工藝，現場抗干擾性更強

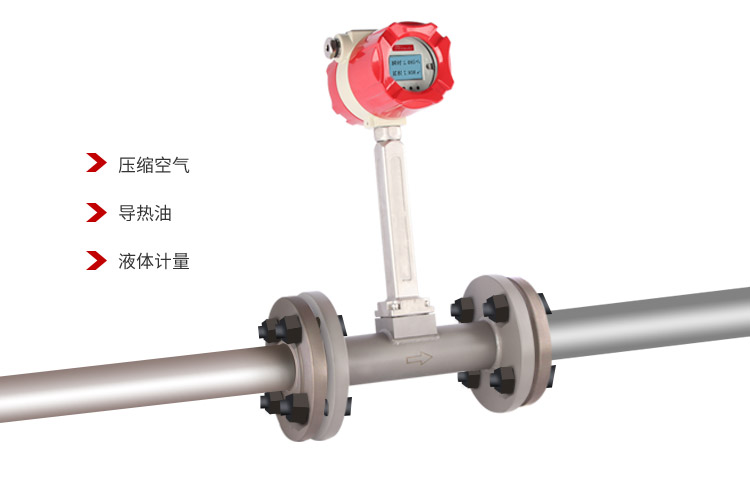

    產品名稱：智能抗振渦街流量計

    測量介質：氣體、液體、蒸汽、導熱油

    公稱通徑：DN15-DN300

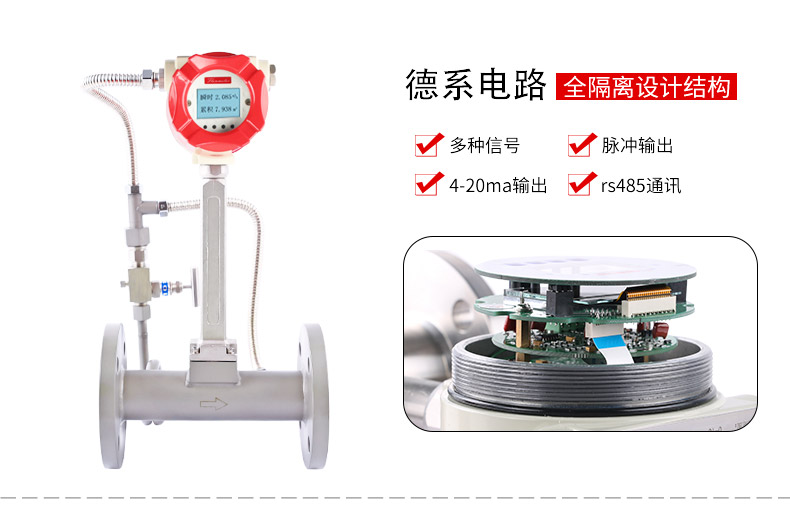

    輸出信號：電壓頻率脈沖、4~20mA信號

    通訊方式：RS485,HART可選

    工作電源：24VDC±5%、鋰電池3.6VDC

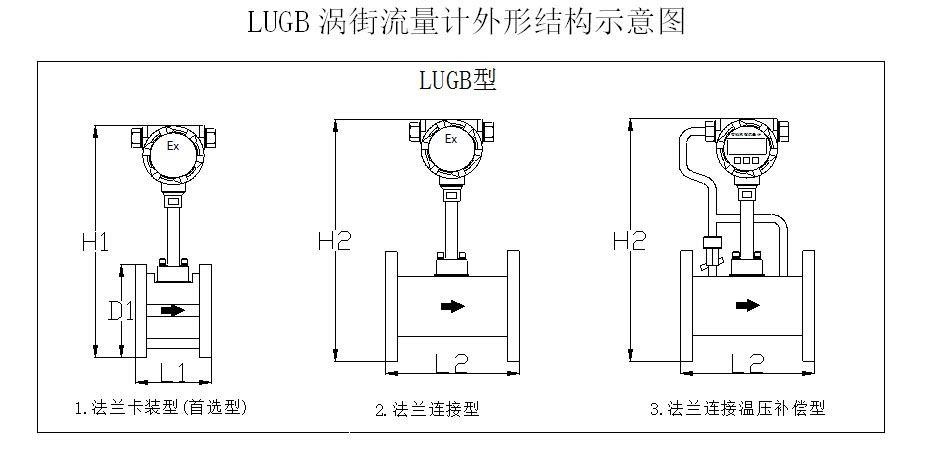

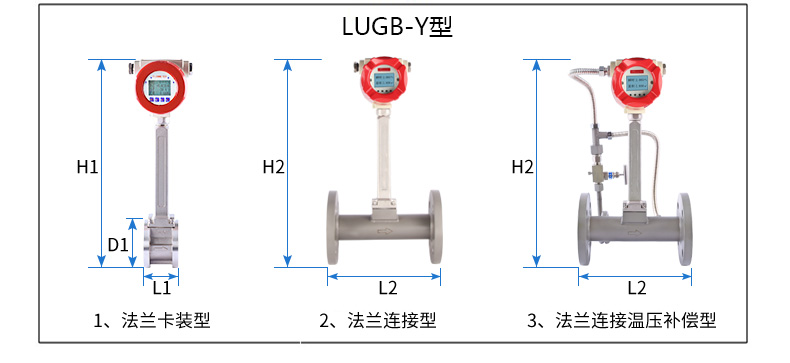

    公稱壓力：法蘭卡裝型（2.5MPa）

              法蘭連接型（1.0/1.6/2.5MPa）

    精度等級：1.5級（氣體），1.0級（液體）

    介質溫度：-40℃~+280℃

    防護等級：IP65

l 安裝場所和環境選擇

1. 盡量避開強電力設備、高頻變頻設備、強電源開關設備；

2. 盡量避開高溫熱源、輻射熱源影響；室外安裝應做好遮陽防雨措施；

3. 盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；

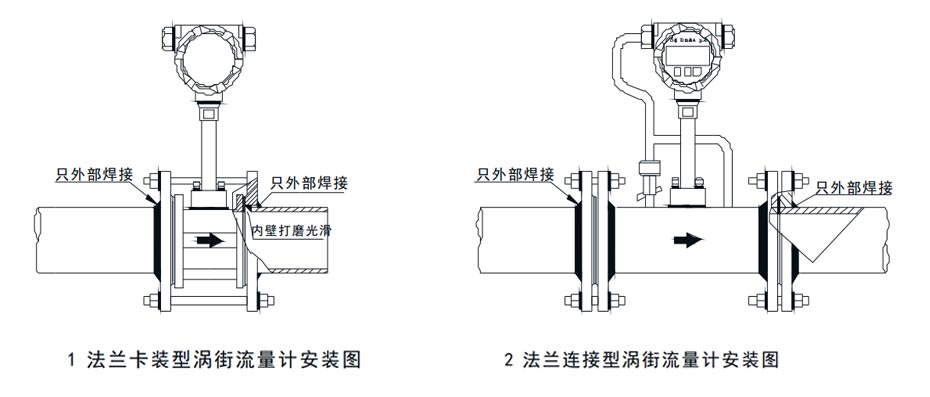

l 合理正確的安裝位置

    1. 安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，如加裝減震短節等；

    2. 流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；

       測量氣體時，流向不限；

       測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝；

l 直管段要求

    為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件

l 接地要求

    流量計安裝時表體應可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連。
